Fotogrammetria antenne di terra Telespazio

Le antenne di terra non solo facilitano le comunicazioni satellitari ma anche l’osservazione e la raccolta di dati scientifici dallo spazio profondo. Per garantire l’efficienza e l’affidabilità di tali sistemi, l’ingegneria con misurazione di precisione è indispensabile, insieme alla fotogrammetria.

L’importanza della misurazione di precisione

Le antenne di terra devono operare con un’accuratezza estrema per mantenere una comunicazione stabile con i satelliti, che possono trovarsi a centinaia o migliaia di chilometri di distanza. Anche un piccolo errore nell’orientamento o nella calibrazione dell’antenna può risultare in una perdita di segnale o in una ricezione di dati inaccurati. Pertanto, l’ingegneria con misurazione di precisione è essenziale per assicurare che le antenne siano correttamente allineate e funzionino al meglio delle loro capacità.

Tecniche di misurazione di precisione

Laser Tracking: una delle tecniche più avanzate per la misurazione di precisione è l’utilizzo di sistemi di tracciamento laser. Questi sistemi possono misurare le posizioni con precisione millimetrica, permettendo agli ingegneri di calibrare le antenne con un’accuratezza senza precedenti.

GPS Differenziale (DGPS): utilizzando il GPS differenziale, le posizioni delle antenne possono essere determinate con una precisione che si avvicina al centimetro. Questo metodo è particolarmente utile per le antenne mobili o in luoghi remoti dove altre tecnologie di misurazione potrebbero essere impraticabili.

Fotogrammetria: questa tecnica utilizza fotografie multiple di un oggetto per creare un modello 3D accurato. Nel caso delle antenne di terra, la fotogrammetria può essere utilizzata per verificare e correggere la geometria della struttura dell’antenna.

Caso Studio: misura della superficie delle antenne di terra per Telespazio

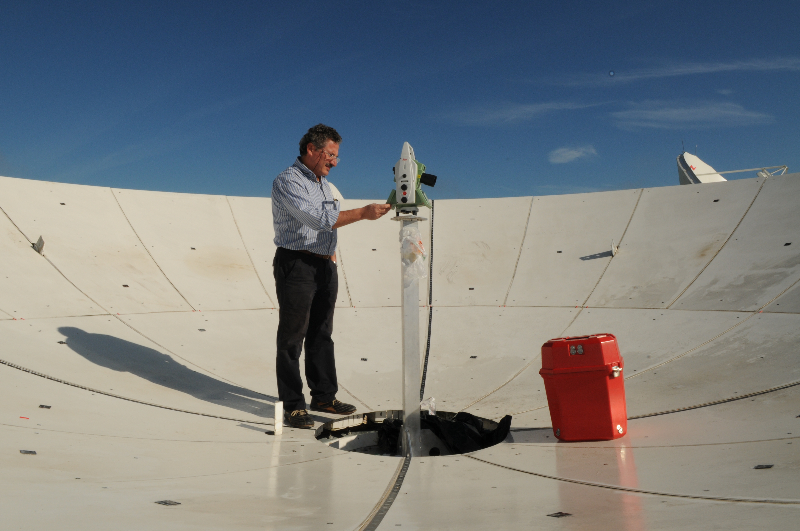

Un esempio pratico di applicazione dell’ingegneria con misurazione di precisione è il lavoro svolto per Telespazio, leader mondiale nei servizi satellitari. La misura della superficie delle antenne di terra per Telespazio richiede una precisione assoluta per garantire prestazioni ottimali.

Ricostruzione della matematica tramite Fotogrammetria

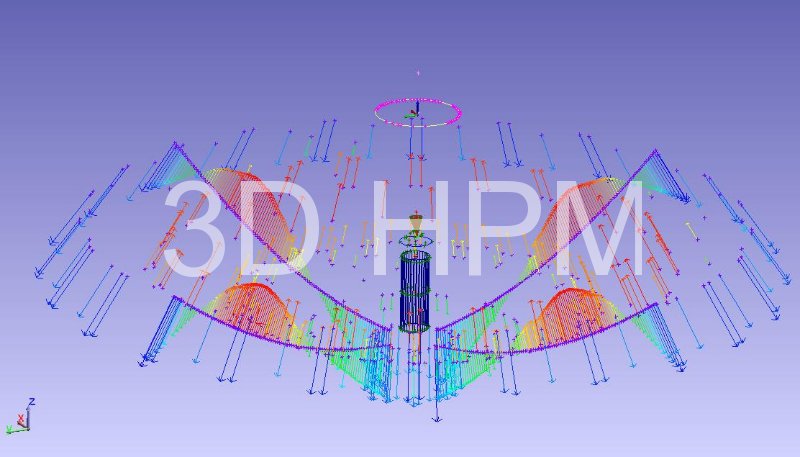

Per assicurare la precisione delle superfici del Main Reflector, Sub Reflector e Feed, viene utilizzata la fotogrammetria. Questo processo consiste nel catturare immagini dettagliate da diverse angolazioni e nel ricostruire un modello matematico tridimensionale della superficie dell’antenna. La fotogrammetria permette di rilevare anche le più piccole imperfezioni e di correggerle con precisione millimetrica.

Smontaggio e rimontaggio dell’antenna

Un altro aspetto critico del lavoro ingegneristico su antenne di tale calibro è il processo di smontaggio e rimontaggio. Dopo aver caratterizzato e documentato le singole parti dell’antenna, queste vengono smontate. Ogni componente viene poi rimontato, assicurando che tutte le parti siano allineate con precisione rispetto alla caratterizzazione iniziale. Questo processo garantisce che l’antenna mantenga la sua geometria ideale e operi con l’efficienza desiderata.

Importanza dell’ingegneria di precisione

L’ingegneria con misurazione di precisione per le antenne di terra comporta una serie di sfide uniche:

• Le condizioni atmosferiche come vento, pioggia e variazioni di temperatura possono influenzare le misurazioni. Gli ingegneri devono tener conto di questi fattori e sviluppare soluzioni per minimizzare il loro impatto.
• Le vibrazioni meccaniche e i piccoli movimenti della struttura possono introdurre errori nelle misurazioni. È essenziale utilizzare tecniche di smorzamento e stabilizzazione per ridurre al minimo questi effetti.
• Le antenne di terra richiedono una calibrazione regolare per mantenere la loro precisione. Questo richiede sistemi di misurazione che possano operare in modo continuo e automatizzato.

Analisi approfondita di fotogrammetria

La fotogrammetria è una tecnica di misurazione che utilizza immagini fotografiche per ricostruire modelli tridimensionali accurati di oggetti e superfici. Nel contesto delle antenne di terra, la fotogrammetria si rivela particolarmente utile per il controllo di precisione e l’allineamento delle componenti critiche, quali il Main Reflector, il Sub Reflector e il Feed. In questo approfondimento, esploreremo come la fotogrammetria viene applicata a queste componenti fondamentali delle antenne di terra, i benefici che offre e le tecniche specifiche impiegate.

Main Reflector

Il Main Reflector è la superficie principale dell’antenna che raccoglie e riflette le onde elettromagnetiche verso il Sub Reflector o direttamente verso il Feed. La sua forma deve essere mantenuta con una precisione estrema per assicurare un’efficienza massima nella trasmissione e ricezione del segnale.

Per misurare il Main Reflector, si utilizzano fotocamere ad alta risoluzione posizionate in vari punti attorno alla superficie. Viene scattata una serie di fotografie da diverse angolazioni, che vengono poi elaborate con software di fotogrammetria per creare un modello 3D dettagliato della superficie.
La fotogrammetria permette di identificare deformazioni o irregolarità minime nella superficie del reflector, consentendo agli ingegneri di correggere eventuali difetti. Questo processo assicura che il reflector mantenga la sua forma parabolica ideale, essenziale per la focalizzazione precisa delle onde elettromagnetiche.

Sub Reflector

Il Sub Reflector è una componente secondaria che riflette ulteriormente il segnale raccolto dal Main Reflector verso il Feed. Anche in questo caso, la precisione della sua forma e del suo posizionamento è cruciale.
Analogamente al Main Reflector, il Sub Reflector viene fotografato da diverse posizioni. Le immagini sono poi utilizzate per ricostruire un modello tridimensionale che evidenzia eventuali disallineamenti o deformazioni.

La fotogrammetria garantisce che il Sub Reflector sia posizionato e allineato correttamente rispetto al Main Reflector e al Feed, mantenendo l’integrità del percorso del segnale.

Feed

Il Feed è il punto di ricezione o trasmissione del segnale, situato al fuoco del Main Reflector. Deve essere perfettamente allineato per garantire che il segnale venga focalizzato correttamente.
Il posizionamento del Feed viene verificato utilizzando la fotogrammetria per creare un modello tridimensionale del suo supporto e del posizionamento relativo rispetto al Main e al Sub Reflector.
Assicurare la precisione nel posizionamento del Feed è essenziale per minimizzare le perdite di segnale e massimizzare l’efficienza dell’antenna. La fotogrammetria aiuta a mantenere questa precisione durante l’installazione e la manutenzione.

Processi di Fotogrammetria

• Acquisizione delle Immagini: utilizzando fotocamere digitali ad alta risoluzione, vengono scattate immagini multiple delle componenti dell’antenna da varie angolazioni.

• Punti di Controllo: si utilizzano punti di controllo noti (marker) sulla superficie delle componenti per facilitare la ricostruzione accurata del modello 3D.
• Elaborazione delle Immagini: le immagini raccolte vengono caricate in un software di fotogrammetria che le analizza e le combina per creare un modello tridimensionale dettagliato.
• Analisi del Modello 3D: il modello 3D ottenuto viene analizzato per identificare deformazioni, disallineamenti o altre irregolarità. Gli ingegneri possono confrontare il modello con i dati di progettazione originali per verificare la conformità.
• Correzione e Calibrazione: in base ai risultati dell’analisi, vengono effettuate le correzioni necessarie alle superfici e ai posizionamenti delle componenti. La calibrazione continua assicura che le antenne mantengano la loro precisione operativa nel tempo.
